In unsererm Downloadbereich finden Sie:

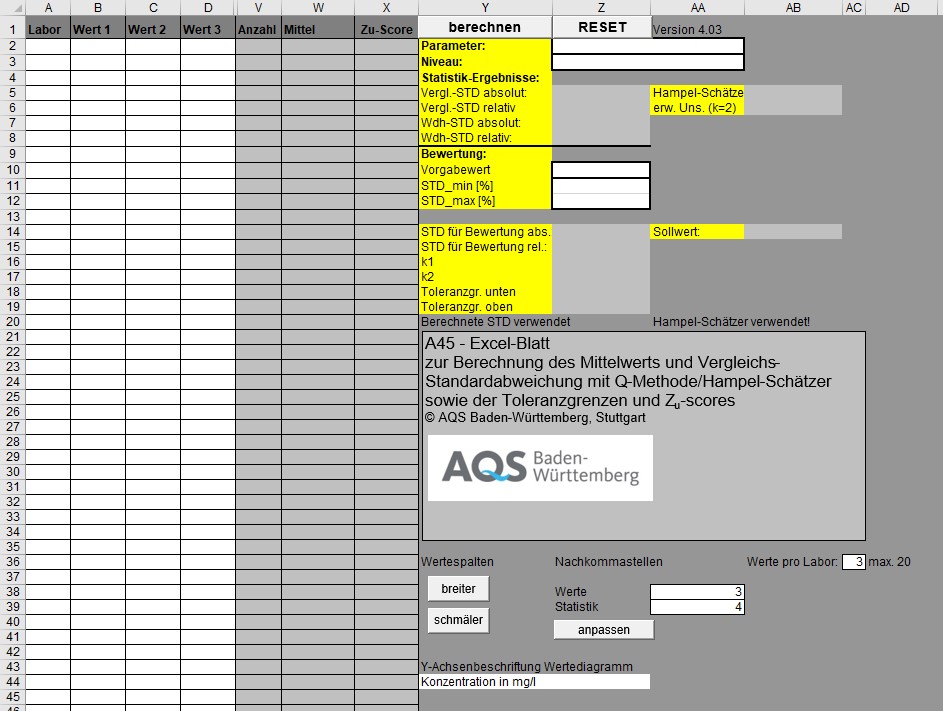

Screeenshot des A45-Makros

Im Juni 2014 wurde die im September 2003 erstmals erschienen Norm DIN 38402 - A45 "Ringversuche zur externen Qualitätskontrolle von Laboratorien" revidiert. In dieser Norm ist das kombinierte Schätzverfahren QHampel für Standardabweichung und Mittelwert als Verfahren der robusten Statistik und ZU-scores für die Bewertung der Einzelwerte vorgesehen. Diese Verfahren haben auch Eingang gefunden in die ISO/TS 20612:2007. Das QHampel-Verfahren findet sich auch in DIN ISO 13528:2020.
Die AQS Baden-Württemberg hat ein Auswerteprogramm auf der Basis eines Excel-Makros erstellt, dass Sie zum Preis von € 500,-- zuzügl. MWSt erwerben können.
Bei Interesse wenden Sie sich bitte direkt an die AQS Baden-Württemberg am ISWA (info@aqsbw.de).

Allgemeines

Das Makro dient zur statistischen Auswertung von Ringversuchen nach DIN 38402 - A45:9/2003 bzw. ISO/TS 20612:2007 oder DIN ISO 13528:2020
Zur Berechnung der Standardabweichung wird die Q-Methode herangezogen, zur Berechnung des Mittelwerts der Hampel-Schätzer.
Beides sind Methoden der robusten Statistik.

Funktionsweise und Bedienung

Der Bildschirmaufbau des Makros ist in obiger Abbildung dargestellt.

Die weiß hinterlegten Felder können ausgefüllt werden. Spalte A mit einer Kennzeichnung des Labors, die Spalten B-U mit den Ergebnissen von bis zu 20 Parallelmessungen, in Feld Z2 eine Kennzeichnung des Ringversuchs und in Feld Z3 eine Kennzeichnung der Probe.
Durch Anklicken der Schaltfläche "berechnen" werden die statistischen Berechnungen gestartet und anschließend in der Feldern Z5-Z8 und AB5-AB6 dargestellt.
Die Bewertung der Labormittelwerte erfolgt mit Hilfe von zU-Scores, die auf der Basis des Hampel-Schätzers und der Standardabweichung aus der Q-Methode berechnet werden. Es ist auch eine Programmversion für die Verwendung von z-Scores verfügbar. Soll die Bewertung bezüglich eines Referenzwertes vorgenommen werden, kann dieser in Feld Z10 angegeben werden. Soll die Standardabweichung limitiert werden, so können Ober- und Untergrenzen in die Felder Z11 und Z12 eingetragen werden. Soll die Bewertung anhand einer Zielstandardabweichung erfolgen, so ist diese in Z11 und Z12 einzutragen.

System-Voraussetzungen

Das Makro basiert auf Microsoft EXCEL. Die weiteren Systemvoraussetzungen richten sich nach den Anforderungen von Microsoft EXCEL.

Hier stellen wir Ihnen EXCEL-Programme für Qualitätsregelkarten und für die Abschätzung von Messunsicherheiten sowie Hilfsprogramme für die Auswertung von Ringversuchen zur Verfügung.

EXCELKONTROL

Qualitätsregelkarten sind wichtige und hilfreiche Werkzeuge der internen Qualitätssicherung und –kontrolle in analytischen Laboratorien. Deshalb werden sie sehr verbreitet eingesetzt und von internationalen Normen wie der ISO/IEC 17025 auch gefordert.

ExcelKontrol ist ein einfaches Excel® Makro, gedacht für die tägliche Führung von Qualitätsregelkarten im Labor.

Mit ExcelKontrol können Mittelwertregelkarten (X-Karten), Spannweitenregelkarten (absolute und relative), Blindwertregelkarten, Wiederfindungsratenregelkarten und Differenzenregelkarten geführt werden.

All diese Typen von Regelkarten können sowohl als Shewhart-Karten (mit statistisch ermittelten Grenzen) oder als Zielwertkarten benutzt werden. In letzterem Falle werden die Grenzen durch von außen vorgegebene und von den Daten unabhängige Qualitätskriterien festgelegt.

Dieses Programm basiert auf der Beschreibung von Qualitätsregelkarten in folgenden Publikationen:

  • Funk, W., Dammann, V. und Donnevert, G., 2006. Qualitätssicherung in der Analytischen Chemie. 2. Auflage, Wiley-VCH, Weinheim
  • DIN ISO 7870-2:2021 Shewhart-Regelkarten
  • NORDTEST, 2011. Internal Quality Control – Handbook for Chemical Laboratories. NORDTEST Report TR 569, 4th edition, erhältlich hier

Systemanforderungen

  • Microsoft Excel ab 2007

Autor: Dr.-Ing. Michael Koch

Copyright: Das Copyright für dieses Programm liegt beim Autor. Dieses Programm kann beliebig kopiert und weiterverbreitet werden, solange der Copyright-Vermerk nicht entfernt wird.

Garantie: Der Autoren hat diese Software und das Handbuch nach bestem Wissen entwickelt. Er übernimmt keinerlei Garantie für bestimmte Eigenschaften und Folgeschäden durch die Anwendung dieses Programms.

Verbesserung des Programms: Falls Sie Verbesserungsvorschläge haben oder einen Fehler im Programm festgestellt haben, nehmen Sie bitte Kontakt mit dem Autor auf. Jegliche Mithilfe ist herzlich willkommen.

Speichern Sie den File ExcelKontrol_2.4_setup_de.zip in einen Ordner auf Ihrer Festplatte oder auf einem Netzlaufwerk. Die Datei muss entzippt werden, dann kann die Installationsroutine mit einem Doppelklick auf“ExcelKontrol_2.4_setup_de.exe” gestartet werden. Beachten Sie die EXCEL-Sicherheitseinstellungen für die Ausführung von EXCEL-Makros. Näheres finden Sie im Informationstext bei der Installation und im Handbuch.

ExcelKontrol ist sowohl in deutsch als auch in englisch verfügbar. ExcelKontrol sollte auch auf Apple-Rechnern lauffähig sein

Abschätzung der Messunsicherheit aus Validierungsdaten

  • Im NORDTEST- Handbook for calculation of measurement uncertainty in environmental laboratories sowie in der DIN ISO 11352 zur Abschätzung der Messunsicherheit beruhend auf Validierungs- und Kontrolldaten wird ein Verfahren zur Abschätzung der Messunsicherheit vorgestellt. Wir haben die Berechnungen dieses Verfahrens in einem EXCEL-Arbeitsblatt abgebildet. Dabei gibt es in zwei Varianten:

Abschätzung der Probenahme-Messunsicherheit

Hilfsprogramme für die Ringversuchsauswertung

Falls Sie Fragen zu diesen Programm haben, können Sie sich gerne mit uns in Verbindung setzen.
